SDJ-seeria ACIM-kontroller (3KW)
SDJ seeria mootorikontrolleri (3KW) tootekirjeldus
SDJ-seeria vahelduvvoolu kontroller on draiver, mis on välja töötatud madalpinge vahelduvvoolu elektrisõidukite jaoks.Suure töökindluse ja suure pöördemomendiga asünkroonse mootorina, mis on konstrueeritud nelja kvadrandi vektori juhtimismeetodiga, saab see täpselt juhtida mootori kiirust ja pöördemomenti.Seda kasutatakse laialdaselt puhtas elektrilises sõiduautos, väikese kiirusega A00 klassi sõiduautos, elektrilises ekskursioonisõidukis, elektripühkimissõidukis, elektrilises logistilises sõidukis jne.
SDJ-seeria vahelduvvoolukontroller kasutab digitaalset ajami juhtimist, mille südamikuks on DSP, ja kaitsetase ulatub IP67-ni.Kontroller kasutab juhtimisseadmena suure töökindluse ja suure pöördemomendiga asünkroonmootorit, millel on väikesed mõõtmed, kerge kaal, kõrge töökindlus ja kiire reageerimine.Energiatagasiside funktsiooniga, et suurendada läbisõitu;ja mitu kaitsekonstruktsiooni, nagu piiratud vool, ülevool, ületemperatuur, lukustatud rootor, lühis jne.
Funktsioonid
●Kontroller kasutab põhijuhtimiskiibina Saksa DSP-d, rahvusvahelist tavalist digitaalset draivi, mis aitab luua mootori juhtimisalgoritmi jaoks hea platvormi.
●Kasutades suure võimsusega MOSFET-toru toiteseadme jaoks, saab see tõhusalt muundada energiat.
●Mitmekordne ohutuskaitse CAN-liidesele ja liitiumaku BMS-i ohutussertifikaatide haldamine.
●Toetage lühisekaitset (faas – maandus, faas – faas, faas – allikas), ülekoormuse, ületemperatuuri, ülepingekaitset.
●Usaldusväärne ja paindlik regeneratiivpiduritehnoloogia võib parandada läbisõitu, et rahuldada kliendi vajadusi isegi madalal kiirusel sõites.
●Mikroliikumise tehnoloogia ja aeglase laskumise ja mäest kinnipidamise tehnoloogia kasutamine järsu kallaku, võimsama ronimisvõime, stabiilse mäest hoidmise ja tugevama käivitamise jaoks.
●Müra ja vibratsiooni amplituudi vähendamiseks kasutage suurepärast optimeerimisalgoritmi ja sagedust 0 kuni 300 HZ.
●Täiuslik tõrkekaitsefunktsioon, sumisti tuletab meelde igasuguseid rikkeid, see on mugav hooldus.
●Kasutab CAN-siini tehnoloogiat, et vähendada ühendatud juhtmestikku, parameetrit saab reguleerida ja see on võrgus programmeeritav.
●Kasutab ühilduvat disaini, et muuta maht väiksemaks ja kaal kergemaks.Iseõppiv funktsioon, lihtsustab installimise ja silumise samme.
Autofirmadele: lihtne laadimine, muretu järelmüük
●Tugev kohanemisvõime ja iseõppimisfunktsioon
●Kuulsad tehaseseadmed, usaldusväärne kvaliteet
●Enesetuvastuse rikkehäire funktsioon
Kasutajatele: tugev kogemus, järeleandlik galopp
●Sõit on sujuv, start on tugev ja kiirendus tugev
●Suur pöördemoment, tugev ronimisvõime, libisemisvastane kallakul
●Energiatagasiside, suurendage sõiduulatust, pikendage aku tööiga
Toode: professionaalne disain, tähelepanu
●Stabiilne jõudlus
●Täiuslik ohutus- ja kaitsekonstruktsioon
Spetsifikatsioon
| Kontrolleri mudel | SDJ-7,5 kW | |||
| Elektriline | Sisend (DC/V) | 72V | 96V | 144 V |
| Maksimaalne väljundvool (AC/A) | 400A | 320A | 250A | |
| Nimivooluväljund (AC/A) | 115A | 78A | 52A | |
| Maksimaalne väljundvõimsus (KW) | 30 | 30 | 30 | |
| Maksimaalne väljundsagedus (Hz) | 300 | 300 | 300 | |
| Töökeskkonna temperatuurivahemik (℃) | -30°C--+55°C | |||
| Säilituskeskkonna temperatuurivahemik (℃) | -40°C---+70°C | |||
| IP klass | IP67 | |||
| Isoleeritud jõudlus | 72V/96V Sisend ja väljund kestale DC1000V, lekkevool 0,05mA, isolatsioonitakistus 20MΩ | |||
| 144V sisend ja väljund kestale DC2100V, lekkevool 2,1mA, isolatsioonitakistus 1MΩ | ||||
| Kontrolleri efektiivsus | 0,98 | |||
| Jahutusmeetod | Looduslik jahutus/õhkjahutus | |||
| Kontrolli meetod | Vektorjuhtimine | |||
| Mootori tüüp | Asünkroonne mootor | |||
| Vibratsiooni standard | GB/T2423 | |||
| Suhtlemismeetod | CAN | |||
| Kaal (kg) | 4 kg | |||

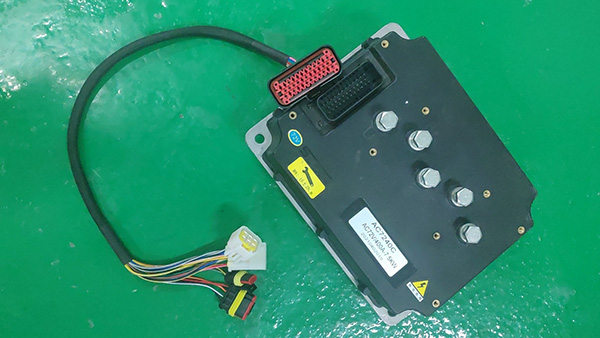

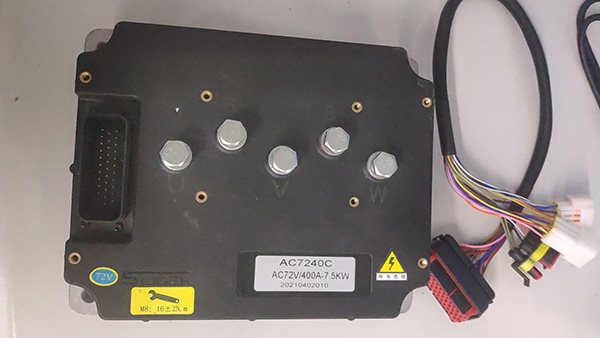

Toote foto

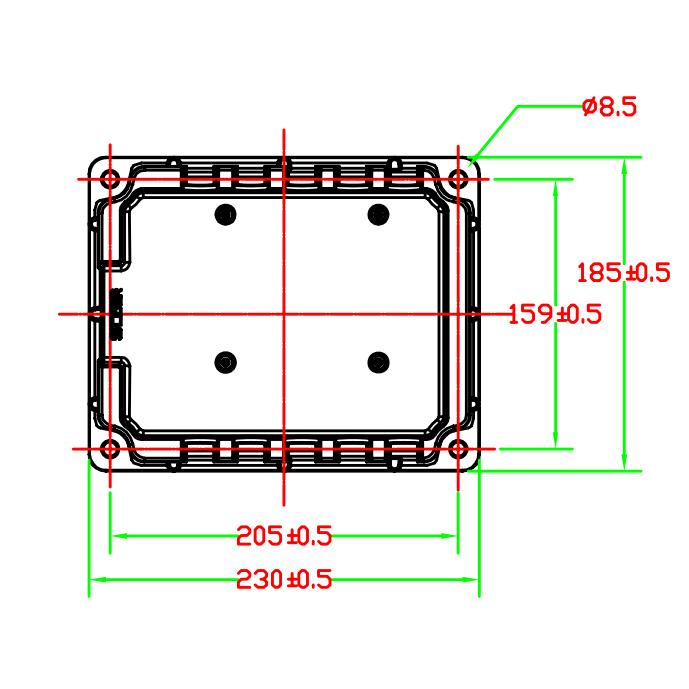

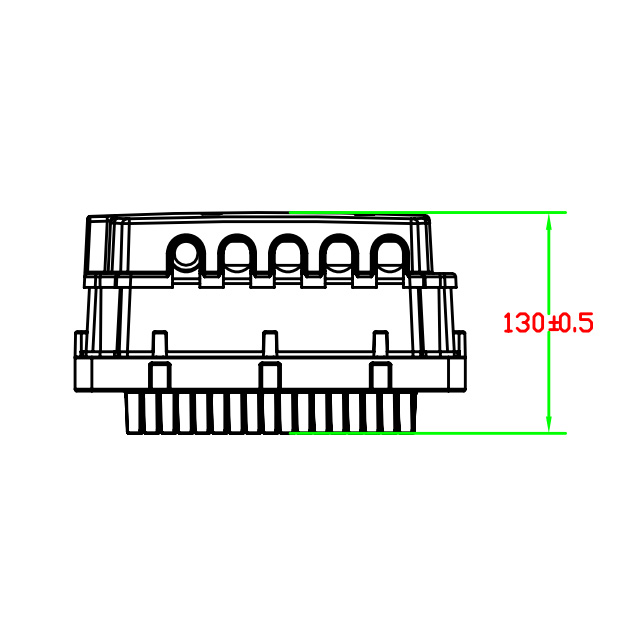

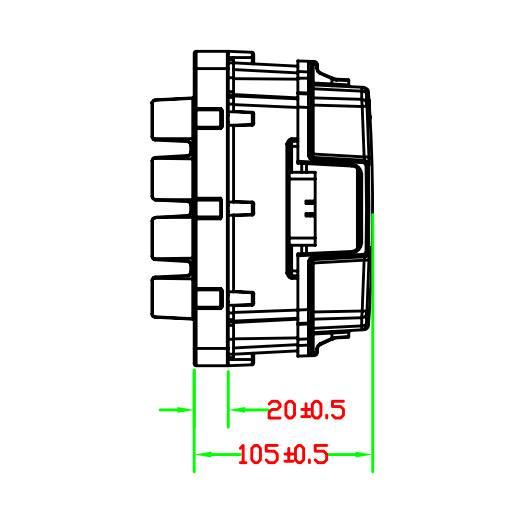

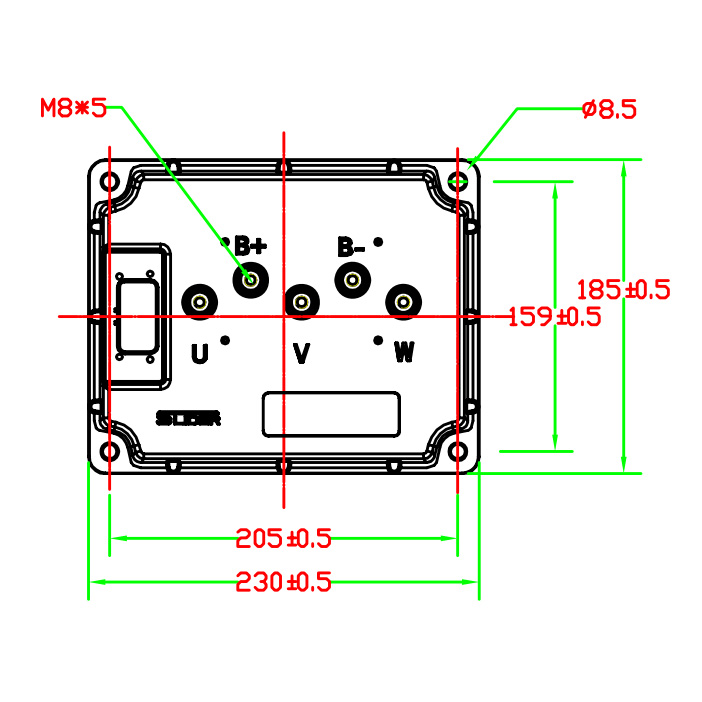

Mõõtmete joonised
