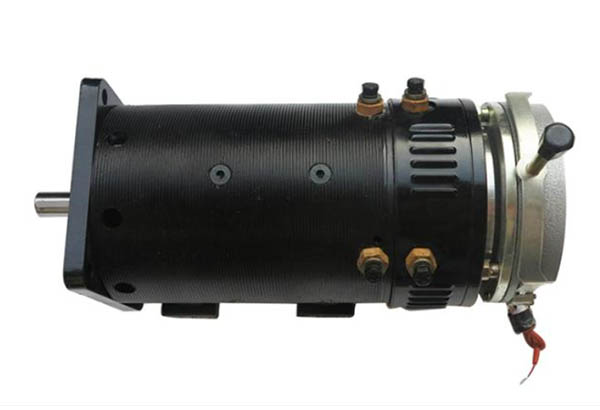

Elektrilise tõstuki mootori struktuur on lihtsam kui sisepõlemiskahveltõstuki oma.Pildil on 1DC tüüpi 1t sirge kahvli tasakaalustus raske elektrilise tõstuki mootor.
Elektrilise tõstuki mootori põhikonstruktsioon koosneb järgmistest komponentidest:
1.Toiteplokk: aku.Aku standardsed pinged on 24, 30, 48 ja 72 V.
2.Raam: on tõstuki raam, keevitatud terasest ja terasest.Peaaegu kõik tõstuki osad on paigaldatud raamile.See on töö ajal allutatud erinevatele koormustele, nii et sellel peaks olema piisav tugevus ja jäikus.
3. Jõuülekanne: Mootori võimsus edastatakse tõstuki veorattale.
4. Roolisüsteem: kontrollige tõstuki sõidusuunda.
5. Pidurisüsteem: muutke tõstuki käik aeglasemaks ja peatuge.
6. Mootor ja elektrisüsteem: Elektrisüsteem juhib mootorit erinevate komponentide kaudu, et saavutada tõstuki käivitamine, seiskamine, tagurdamine ja kiiruse reguleerimine ning õlipumba mootori või hüdraulilise rõhu reguleerimine.
XINDADC MOOTORI KATALOOG | ||
Hinnatud jõud | Kauba nr | Toote foto |
| Elektrilise tõstuki mootor | |
| DC veojõu elektrimootor |
|
7 kW | Alalisvoolu veojõu elektrimootori mudel 242ZDC 242ZD706H15 |
|
5 kW | Alalisvoolu veojõu elektrimootori mudel 192ZDC 192ZD525H9 |
|
4KW | Alalisvoolu veojõu elektrimootori mudel 170ZDC 170ZD402H2A3 |
|

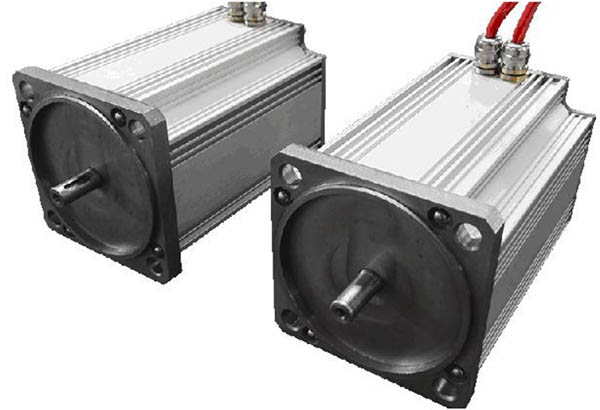

| DC MOOTOR elektrisõidukitele |
|

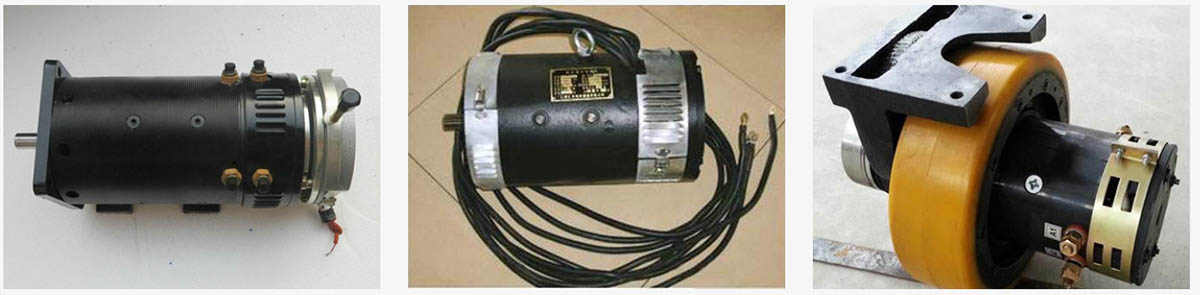

| Elektrilise tõstuki elektrimootor |
|
| Elektrilise tõstuki elektrimootor |
XINDA alalisvoolumootori seeria spetsifikatsioonileht | ||||||||
Nimivõimsus (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
Aku pinge (VDC) | 48/60/72 | 72 | 96/144 | |||||
Ülekoormus mitu | 2.5 | |||||||
Nimivool (A) | 73/58,4/48,7 | 96,8/77,5/64,5 | 109/87,2/72,7 | 118/94,7/78,9 | 138,9/111/92,5 | 108 | 116 | 116/77 |
Nimipöördemoment (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
Nimikiirus (RPM) | 2800 | |||||||
tippkiirus (RPM) | 4500 | |||||||
Töötav süsteem | S2: 60 min | |||||||
Isolatsiooni tase | H | |||||||
Jahutusmeetod | loomulik jahutus/õhkjahutus | |||||||
Tõhusus (100% LOAD) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
Kaitsetase | IP23 (IP44) | |||||||
Rakendus | aeglane reisija / logistikasõiduk / golfisõiduk / vaatamisväärsuste sõiduk / politsei kaubik / veoauto / virnasõiduk jne. |
